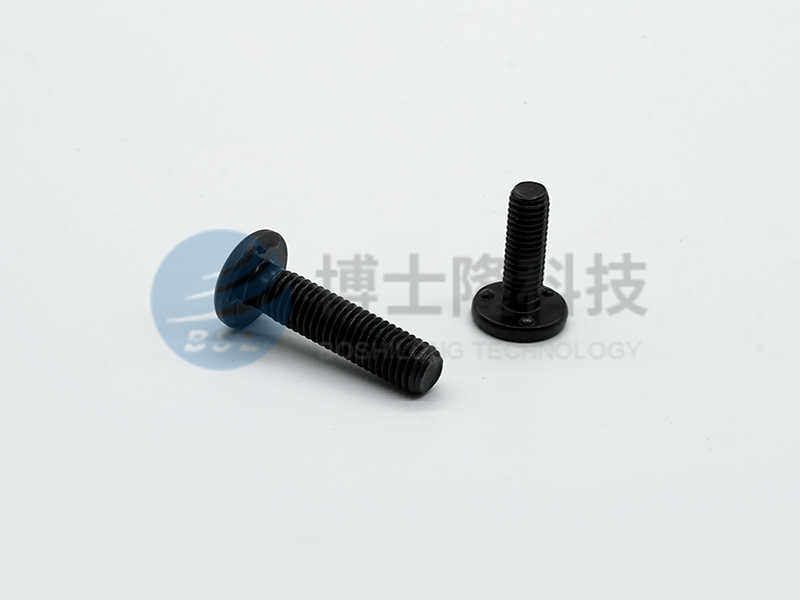

關于焊接螺柱
BSL?焊接螺柱有汽標件類和定制類。
汽標件類焊接螺母的結構尺寸參見 《汽車標準件手冊 2012版》 承面凸焊螺栓(Q198A、Q198B、Q198C類型）和端面凸焊螺栓（Q199A、Q199B類型）相關內容。
表1 尺寸
螺紋尺寸
d | M5 | M6 | M8 | M10 |
P | 螺距 | 0.8 | 1 | 1.25 | 1.5 |
d? | 最大值 | 12.4 | 14.4 | 16.4 | 20.4 |
最小值 | 11.6 | 13.6 | 15.6 | 19.6 |
d? | 最大值 | 10 | 11.5 | 14 | 17.5 |
最小值 | 9 | 10.5 | 13 | 16.5 |
n | 最大值 | 3.3 | 4.3 | 5.3 | 6.3 |
最小值 | 2.7 | 3.7 | 4.7 | 5.7 |
h | 最大值 | 0.8 | 0.9 | 1.1 | 1.3 |
最小值 | 0.6 | 0.7 | 0.9 | 1.1 |
k | 最大值 | 2 | 2.2 | 3.2 | 4.2 |
最小值 | 1.6 | 1.8 | 2.8 | 3.8 |
a | 最大值 | 3.2 | 4 | 5 | 5 |
e | 最大值 | 2.25 | 2.75 | 2.25 | 2.75 |
最小值 | 1.75 | 2.25 | 1.75 | 2.25 |
r | 最小值 | 0.2~0.6 | 0.25~0.7 | 0.4~0.9 | 0.4~1.2 |
表2 機械性能
螺紋規格d （mm） | 5.8級 | 8.8級 |
螺紋保載（N）Min | 最小拉力載荷（N）Min | 螺紋保載（N）Min | 最小拉力載荷（N）Min |
M4 | 3340 | 4570 | 5100 | 7020 |
M5 | 5400 | 7380 | 8230 | 11350 |
M6 | 7640 | 10400 | 11600 | 16100 |
M8 | 13900 | 19000 | 21200 | 29200 |
M10 | 22000 | 30200 | 33700 | 46400 |
M12 | 32000 | 43800 | 48900 | 67400 |
00001注：編號方法按QC/T 326 規定。
編號示例：
1)d=M6,L=16mm,性能等級5.8,不經表面處理的B型凸焊螺栓的編號:Q198B0616
2)d=M6,L=16mm,性能等級8.8,表面鍍鋅的B型凸焊螺栓的編號:Q198B0616T1F3
表1 尺寸
公稱直徑
d | M4 | M5 | M6 | M8 | M10 | M12 |
P | 螺距 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
d? | 最大值 | 11.5 | 12.5 | 14.5 | 19 | 21 | 24 |
最小值 | 11.23 | 12.23 | 14.23 | 18.67 | 20.67 | 23.67 |
k | 最大值 | 2 | 2.5 | 2.5 | 3.5 | 4 | 5 |
最小值 | 1.75 | 2.25 | 2.25 | 3.25 | 3.75 | 4.75 |
d? | 最大值 | 8.75 | 9.75 | 10.75 | 14.25 | 16.25 | 18.75 |
最小值 | 8.5 | 9.5 | 10.5 | 14 | 16 | 18.5 |
h | 最大值 | 1.25 | 1.25 | 1.25 | 1.45 | 1.45 | 1.65 |
最小值 | 0.9 | 0.9 | 0.9 | 1.1 | 1.1 | 1.3 |
d? | 最大值 | 2.6 | 2.6 | 2.6 | 3.1 | 3.1 | 3.6 |
最小值 | 2.4 | 2.4 | 2.4 | 2.9 | 2.9 | 3.4 |
r | 最小值 | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
r1 | 最大值 | 0.7 | 0.7 | 0.7 | 1 | 1 | 1 |
a | 最大值 | 1.95 | 2.05 | 2.25 | 2.7 | 2.95 | 3.4 |
L |
|
|
|
|
|
|
|
①,同一螺栓的三個凸焊臺的高度差≤0.15mm,三個凸焊臺的形狀應相同。 |
表2 機械性能
螺紋規格d （mm） | 5.8級 |
螺紋保載（N）Min | 最小拉力載荷（N）Min |
M4 | 3340 | 4570 |
M5 | 5400 | 7380 |
M6 | 7640 | 10400 |
M8 | 13900 | 19000 |
M10 | 22000 | 30200 |
M12 | 32000 | 43800 |
00001注：編號方法按QC/T 326 規定。
編號示例：
1)d=M6,L=16mm,性能等級5.8,不經表面處理的A型凸焊螺栓的編號:Q1980616
焊接螺柱推薦的材料牌號和防護種類如下：
產品類型 | 材料牌號 | 材料標準 | 連接強度 | 表面處理及防護等級 |
承面凸焊螺栓 Q198A/Q198C | SWCH8A SWCH10A | JIS G3507-1 | 5.8級 | 本色浸油；發黑浸油 |
承面凸焊螺栓 Q198B | SWCH10A 10B21 | SAE J403 | 5.8/8.8級 | 本色浸油；發黑浸油；鍍鋅 |
焊接螺母采用專用焊槍進行焊接。焊接工具由使用者自行決定。
